板式热交换器
- 产品描述

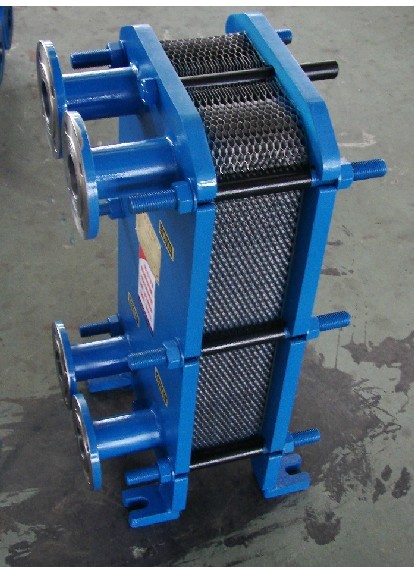

BR0.05板式换热器设计理念板片带有增压的新型导流区设计大大提高了板片的换热效率，减少了死角，改善了板片的结垢状况。片密封垫片全部采用免粘贴搭扣形式，减少运行维护成本，便于维修。
板片外形尺寸mm3 495*164*0.7 单片换热面积m2 0.051 板间距mm 3.8 单流道截面积m2 0.000494 最大处理量mm3/h 10 法兰通径DNmm 25 工作温度℃ ≤180 工作压力Mpa 0.6,1.0 角孔直径mm 40 BR0.05板式换热器外形尺寸
B=175 C=515 F=85 E=96 B1=225 H=575 R=7
序号 总换热面积m2 板片数（张） L(mm) D A 重量(kg) 1 0.5 11 40 240 130 46 2 0.75 17 61 260 151 48 3 1.0 21 76 275 166 51 4 1.5 31 112 310 202 62 5 2.0 41 148 350 238 67 6 2.5 51 184 385 274 71 7 3.0 61 220 420 310 76 8 3.5 71 256 455 346 80 9 4 81 292 490 382 85 10 4.5 91 328 530 418 89 11 5 101 364 565 454 94
