光纤放大器
- 产品描述

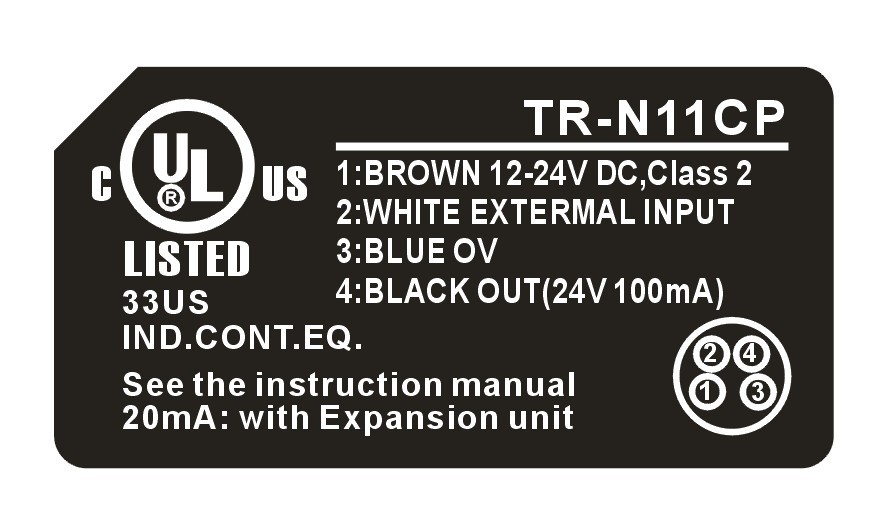

TR-N11CP
PNP 带M8连接器型双数显放大器
类型标准单路输出高性能双路输出监视器输出电缆M8 接口*1 电缆M8 接口*1 电缆型号NPN TR-N11N TR-N12N TR-N11CN TR-N12CN TR-N13N TR-N14N – – TR-N11MNPNP TR-N11P TR-N12P TR-N11CP TR-N12CP TR-N13P TR-N14P TR-N13CP TR-N14CP –主单元/扩展单元主单元扩展单元主单元扩展单元主单元扩展单元主单元扩展单元主单元控制输出1 1 1 1 2 2 2 2 1监视器输出（1-5 V） – – – – – – – – 1外部输入– – 1 1 1 1 – – –响应时间50 μs（HIGH SPEED）/250 μs（FINE）/500 μs（TURBO）/1 ms（SUPER）/4 ms（ULTRA）/16 ms（MEGA）控制输出NPN 输出NPN 开路集电极 30 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低（单独使用）/20 mA 或更低（多重连接）；剩余电压 1 V 或更低PNP 输出PNP 开路集电极 30 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低（单独使用）/20 mA 或更低（多重连接）；剩余电压 1 V 或更低监视器输出*2 1 到 5 V 电压输出；负载电阻 10 kΩ 或更高；重复精度 F.S. 的±0.5%；1 ms 响应速度（HIGH SPEED, FINE, TURBO）*3外部输入输入时间 2 ms（ON）/20 ms（OFF）或更长连接多个扩展单元最多可连接 16 个（双路输出型被视作两个单位）光源红色 4 元素 LEDAPC 可切换 ON/OFF（出厂设置：OFF）抗干扰单元数量HIGH SPEED 无；FINE 四个；TURBO/SUPER/ULTRA/MEGA 8 个（当设置为双倍时，抗干扰单元的数量也将翻倍）额定值电压12-24 VDC ±10% 纹波（P-P）10% 或更低NPN 放大器电流消耗标准模式：900 mW 或更低（24 V 时最大 36 mA，12 V 时最大 48 mA）*4Eco on 模式：800 mW 或更低（24 V 时最大 32 mA，12 V 时最大 39 mA）*4Eco Full 模式：470 mW 或更低（24 V 时最大 19 mA，12V 时最大 23 mA）PNP 放大器电流消耗标准模式：950 mW 或更低（24 V 时最大 39 mA，12 V 时最大 52 mA）*4Eco on 模式：850 mW 或更低（24 V 时最大 35 mA，12 V 时最大 44 mA）*4Eco Full 模式：520 mW 或更低（24 V 时最大 21 mA，12 V 时最大 26 mA）标准模式: 1050 mW 或更低（24 V 时最大 42 mA，12 V 时最大 56 mA）*4Eco on 模式: 950 mW 或更低（24 V 时最大 38 mA，12 V 时最大 47 mA）*4Eco Full 模式: 600 mW 或更低（24 V 时最大 24 mA，12 V 时最大 29 mA）–环境耐性运行环境亮度白炽灯：20000 lux 或更低；日光灯：30000 lux 或更低运行环境温度-20 到 +55°C（无冻结）*5运行环境湿度35 到 85% RH（无冷凝）抗震性10 到 55 Hz，复合振幅 1.5 mm，XYZ 轴每轴各 2 小时抗冲击性500 m/s2 XYZ 轴每轴各 3 次外壳材料主单元和扩展单元的外壳材料均为聚碳酸酯重量约 75 g 约 45 g 约 22 g 约 22 g 约 80 g 约 70 g 约 22
